Rajakytkimen koteloa kutsutaan myös venttiilin asennon monitoriksi tai venttiilin asentokytkimeksi. Se on itse asiassa laite, joka näyttää (reagoi) venttiilikytkimen tilan. Lähietäisyydeltä voimme intuitiivisesti havaita venttiilin nykyisen auki-/kiinni-tilan rajakytkimen "AUKI"/"KIINNI"-merkintöjen avulla. Kauko-ohjauksessa voimme tietää venttiilin nykyisen auki-/kiinni-tilan rajakytkimen ohjausnäytössä näkyvän auki-/kiinni-signaalin avulla.

NSW:n rajakytkimen (venttiilin asennon palautuslaitteen) mallit: Fl-2n, Fl-3n, Fl-4n, Fl-5n

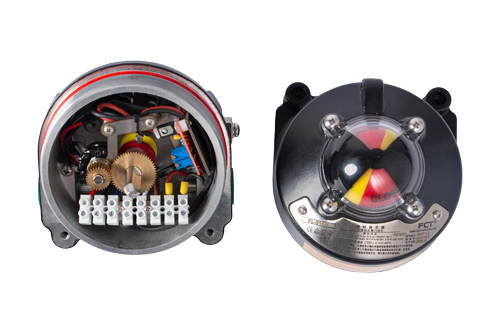

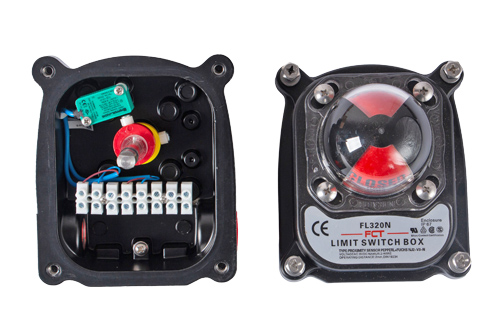

FL 2N	FL 3N

Venttiilin rajakytkin on automaattinen ohjauslaite, joka muuntaa koneen signaalit sähköisiksi signaaleiksi. Sitä käytetään liikkuvien osien asennon tai iskun ohjaamiseen ja sekvenssiohjauksen, paikannuksen ohjauksen ja asennon tilan havaitsemisen toteuttamiseen. Se on yleisesti käytetty heikkovirtainen pääsähkölaite, jolla on tärkeä rooli automaattisissa ohjausjärjestelmissä. Venttiilin rajakytkin (asennonvalvonta) on kenttälaite venttiilin asennon näyttämiseen ja signaalin palautteeseen automaattisessa ohjausjärjestelmässä. Se antaa venttiilin avoimen tai suljetun asennon kytkentäsignaalina (kosketinsignaalina), joka ilmaistaan ​​paikan päällä olevalla merkkivalolla tai jonka ohjelmaohjaus tai tietokone hyväksyy näytteistäen venttiilin avoimen ja suljetun asennon näyttämiseksi ja seuraavan ohjelman suorittamiseksi vahvistuksen jälkeen. Tätä kytkintä käytetään yleensä teollisuuden ohjausjärjestelmissä, jotka voivat rajoittaa tarkasti mekaanisen liikkeen asentoa tai iskunpituutta ja tarjota luotettavan rajasuojauksen.

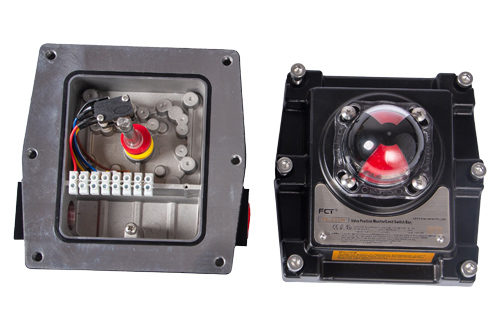

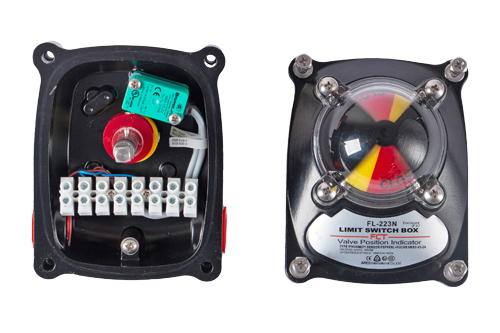

FL 4N	FL 5N

Venttiilirajakytkimiä on erilaisia ​​toimintaperiaatteita ja tyyppejä, mukaan lukien mekaaniset rajakytkimet ja lähestymisrajakytkimet. Mekaaniset rajakytkimet rajoittavat mekaanista liikettä fyysisen kosketuksen kautta. Eri toimintatapojen mukaan ne voidaan jakaa edelleen suoravaikutteisiin, vierintä-, mikroliike- ja yhdistettyihin tyyppeihin. Lähestymisrajakytkimet, jotka tunnetaan myös kosketuksettomina matkakytkiminä, ovat kosketuksettomia liipaisukytkimiä, jotka laukaisevat toimintoja havaitsemalla fyysisiä muutoksia (kuten pyörrevirtoja, magneettikentän muutoksia, kapasitanssin muutoksia jne.), jotka syntyvät kohteen lähestyessä. Näillä kytkimillä on kosketuksettoman liipaisun, nopean toiminnan, vakaan signaalin ilman pulsaatiota, luotettavan toiminnan ja pitkän käyttöiän ominaisuuksia, joten niitä on käytetty laajalti teollisessa tuotannossa.

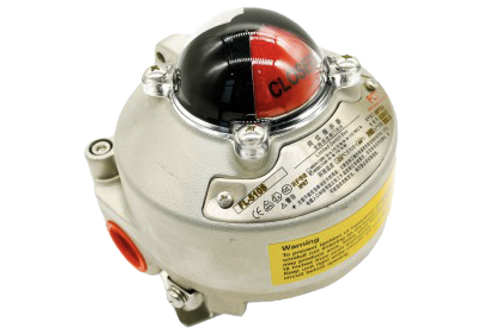

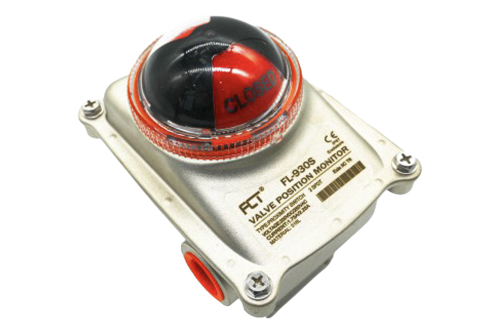

FL 5S	FL 9S

Rajakytkimen ominaisuudet

vankka ja joustava muotoilu

l painevalettu alumiiniseos tai ruostumattomasta teräksestä valmistettu kuori, kaikki ulkopuoliset metalliosat on valmistettu ruostumattomasta teräksestä

l sisäänrakennettu visuaalinen asennonilmaisin

l pika-asennus nokka

l Jousikuormitettu uritettu nokka-----ei säätöä tarvita jälkeen

l kaksi tai useampi kaapeliläpivienti;

l löystymisenestopultti (FL-5) - yläkanteen kiinnitetty pultti ei putoa irrotuksen ja asennuksen aikana.

helppo asennus;

l NAMUR-standardin mukainen liitosakseli ja kiinnitysteline

Kuvaus

Näyttö

1. useita erityyppisiä näyteikkunoita on valinnaisia
2. intensiivinen polykarbonaatti;
3. vakiona 90° näyttö (valinnainen 180°)
4. silmien vakioväri: avoin-keltainen, sulkeutunut-punainen

Asuntorakenne

1. alumiiniseokset, ruostumaton teräs 316ss/316sl
2. siksak- tai langansidontapinta (FL-5-sarja)
3. vakiona 2 sähköliitäntää (jopa 4 sähköliitäntää, tekniset tiedot NPT, M20, G jne.)
4. O-rengastiiviste: hienokumi, epdm, fluorikumi ja silikonikumi

Ruostumattomasta teräksestä valmistettu akseli

1. ruostumaton teräs: Namur-standardi tai asiakkaan mittatilaustyönä
2. anti-akselin muotoilu (FL-5N)
3. sovellettava ympäristö: tavanomainen -25 °C ~ 60 ℃, -40 °C ~ 60 ℃, valinnainen erittely: -55 ℃ ~ 80 ℃
4. suojausstandardi: IP66/IP67; valinnainen; IP68
5. räjähdyssuojattu luokka: Exdb IIC T6 Gb, Ex ia IIC T6Ga, Ex tb IIC T80 Db

Räjähdyssuojatun pinnan ja kuoren pinnan korroosionestokäsittely

1. korroosionestokyky WF2:n yläpuolella, neutraalin suolasumutestin toleranssi 1000 tuntia;
2. käsittely: DuPont-hartsi + anodisointi + ultraviolettisäteilyä estävä pinnoite

Sisäisen koostumuksen kaaviokuva

1. Ainutlaatuinen hammaspyörästörakenne mahdollistaa anturin tunnistusasennon nopean ja tarkan säätämisen. Kytkimen asento on helppo asettaa keskelle. Hammaspyörät ovat tiheästi sijoitettuja ja ylä- ja alahammastusrakenne estää tehokkaasti tärinän aiheuttaman poikkeaman ja varmistaa signaalin vakauden. Tarkka hammaspyörä ja tarkka nokka-akseli mahdollistavat mikrokulman erottelun (poikkeama on alle +/- 2 %).
2. Yläkansi on tiiviisti liitetty akseliin estääkseen veden ja epäpuhtauksien pääsyn onteloon, kun ilmaisin on vaurioitunut, ja varmistaakseen normaalin toiminnan tietyn ajan. Sisäiset metalliosat (mukaan lukien kara): ruostumaton teräs
3. sisäiset metalliosat (mukaan lukien kara): ruostumaton teräs;
4. riviliitin: vakiomallinen 8-bittinen riviliitin (lisävarusteena 12-bittinen);
5. antistaattiset toimenpiteet: sisäinen maadoitusliitin;
6. anturi tai mikrokytkin: mekaaninen/induktiivinen läheisyys/magneettinen läheisyys
7. sisäinen korroosiosuojaus: anodisoitu/karkaistu
8. sisäinen johdotus: piirilevy (FL-5-sarja) tai johtosarja
9. vaihtoehdot: solenoidiventtiili/4-20mA takaisinkytkentä/HART-protokolla/väyläprotokolla/langaton tiedonsiirto
10. Alumiininen painevalettu kotelo, kompakti rakenne, kevyt, tukeva ja kestävä.
11. Kaksoiskromaattikäsittelyn ja polyesterijauhemaalauksen ansiosta venttiilillä on korkea korroosionkestävyys.
12. Jousella varustetut nokat, raja-asento on helppo asettaa
13. ilman työkaluja.
14. Kaksinkertainen tiivisteindikaattori voi estää veden sisäänvirtauksen kupolin pettämisen yhteydessä.
