セグメントボールバルブ(Vノッチポート)

簡単な説明:

中国、セグメント、Vノッチ、Vポート、ボールバルブ、製造、工場、価格、フランジ付き、RF、RTJ、PTFE、RPTFE、金属、シート、フルボア、レデュースボア、ワンピース、バルブの材質は炭素鋼、ステンレス鋼、A216 WCB、A351 CF3、CF8、CF3M、CF8M、A352 LCB、LCC、LC2、A995 4Aです。5A、A105(N)、F304(L)、F316(L)、F11、F22、F51、F347、F321、F51、アロイ20、モネル、インコネル、ハステロイ、アルミニウム青銅、その他特殊合金。クラス150LB、300LB、600LB、900LB、1500LB、2500LBの圧力

セグメントボールバルブは、ハーフボールスプールの片側にV字型の開口部を備えたバルブです。スプールの開度を調整することで媒体の流れの断面積を変化させ、流量を調整します。パイプラインの開閉を実現するスイッチ制御にも使用できます。セルフクリーニング効果があり、小さな開口範囲で小さな流量調整が可能で、調整可能な比率が大きく、繊維、微粒子、スラリー媒体に適しています。V型ボールバルブの開閉部は円形の溝を備えた球体で、2つの半球がボルトで接続され90°回転することで開閉の目的を達成します。石油、化学工業などの自動制御システムに広く使用されています。


製品の詳細

製品タグ

✧ 高品質セグメントボールバルブサプライヤー

NSW は ISO9001 認証を取得した工業用ボールバルブのメーカーです。当社製セグメントボールバルブは、密閉性が高く、トルクも軽いです。当社の工場には多数の生産ラインがあり、高度な処理装置の経験豊富なスタッフがおり、当社のバルブは API6D 規格に準拠して慎重に設計されています。バルブは、事故を防止し、寿命を延ばすための防噴出、帯電防止、耐火シール構造を備えています。

123

✧ API 6D セグメントボールバルブサイドエントリーのパラメータ

製品 セグメントボールバルブ(Vポート)
呼び径 NPS 2 インチ、3 インチ、4 インチ、6 インチ、8 インチ、10 インチ、12 インチ、14 インチ、16 インチ、20 インチ
呼び径 クラス150、300、600、900、1500、2500。
エンドコネクション フランジ付き (RF、RTJ)、BW、PE
手術 レバー、ウォームギア、ベアステム、空気圧アクチュエータ、電動アクチュエータ
材料 鋳造: A216 WCB、A351 CF3、CF8、CF3M、CF8M、A352 LCB、LCC、LC2、A995 4A。5A、インコネル、ハステロイ、モネル
構造 フルボアまたはレデュースボア、
RF、RTJ、BWまたはPE、
サイドエントリー、トップエントリー、または溶接ボディ設計
ダブルブロック&ブリード(DBB)、ダブルアイソレーション&ブリード(DIB)
緊急シートとステムインジェクション
静電気防止装置
設計と製造 API 6D、API 608、ISO 17292
面と向かって API 6D、ASME B16.10
エンドコネクション BW (ASME B16.25)
MSS SP-44
RF、RTJ (ASME B16.5、ASME B16.47)
試験と検査 API 6D、API 598
他の NACE MR-0175、NACE MR-0103、ISO 15848
ごとにもご利用いただけます PT、UT、RT、MT。
防火設計 API 6FA、API 607

✧ トラニオンバルブのボール構造

-フルボアまたはレデュースボア
-RF、RTJ、BWまたはPE
-サイドエントリー、トップエントリー、または溶接ボディ設計
-ダブルブロック&ブリード(DBB)、ダブルアイソレーション&ブリード(DIB)
-緊急シートとステムインジェクション
-静電気防止装置
-アクチュエータ: レバー、ギアボックス、ベアステム、空気圧アクチュエータ、電動アクチュエータ
-火災安全
- 吹き出し防止ステム

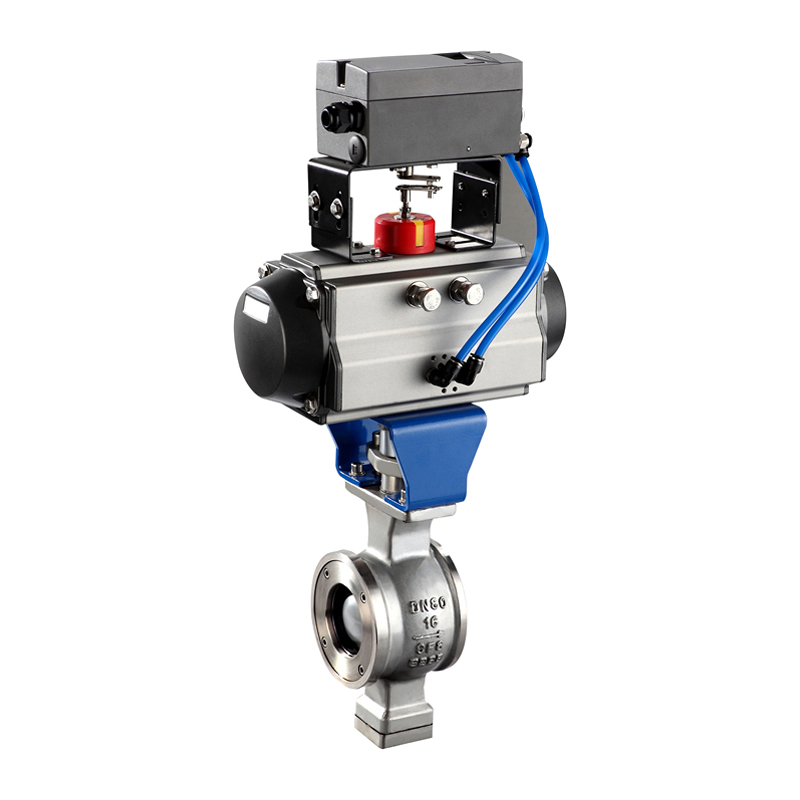

セグメント空気圧制御ボールバルブ

✧ セグメントボールバルブ(Vポート)の特長

1

1.流体抵抗が小さく、流量係数が大きく、調整可能な比率が高い。これは、ストレートシングルシート調整バルブ、ツーシート調整バルブ、スリーブ調整バルブの調整可能な比率よりもはるかに大きい:100:1に達することができます。その流量特性はほぼ等しいパーセンテージです。

写真5

2.確実なシール。メタルハードシール構造の漏れグレードは、GB/T4213「空気圧制御バルブ」のクラス IV です。ソフトシール構造のリークグレードはGB/T4213のクラスVまたはクラスVIです。硬質シール構造の場合、ボールコアシール面は硬質クロムメッキ、表面コバルト基超硬合金、タングステンカーバイド耐摩耗性コーティングのスプレーなどで作ることができ、バルブコアシールの耐用年数を向上させることができます。
3.素早く開閉します。V型ボールバルブは角度ストロークバルブで、スプール角度90°全開から全閉まで、ATピストン空圧アクチュエータを搭載しており、素早い切削条件に使用できます。電動バルブポジショナーを取り付けた後、アナログ信号4-20Ma比に従って調整できます。

6

4.優れたブロッキング性能。スプールは片座構造の1/4半球形状を採用。媒体中に固体粒子が存在する場合、通常のO型ボールバルブのようなキャビティ閉塞は発生しません。V字型ボールとシートの間に隙間がなくせん断力が大きく、特に繊維や小さな固体粒子を含む懸濁液や固体粒子の制御に適しています。さらに、グローバルスプールを備えた V 字型ボールバルブもあり、高圧条件により適しており、高い圧力差が生じたときのボールコアの変形を効果的に軽減できます。シングルシートシールまたはダブルシートシール構造を採用しています。ダブルシートシールを備えた V 型ボールバルブは、主にクリーンな媒体の流量調整に使用されますが、粒子を含む媒体は中間キャビティを詰まらせる危険性があります。

7

5. V型ボールバルブは固定ボール構造であり、シートにはバネが負荷されており、流路に沿って移動できます。スプールの摩耗を自動的に補正し、寿命を延ばします。ばねには、六角ばね、波形ばね、皿ばね、圧縮円筒ばねなどがあります。媒体に小さな不純物が含まれている場合は、不純物から保護するためにスプリングにシール リングを追加する必要があります。複座密閉式グローバルスプールVボールバルブはフローティングボール構造を採用しています。

6、防火および帯電防止の要件がある場合、バルブコアは金属ハードシール構造で作られ、フィラーは柔軟なグラファイトおよびその他の高温耐性材料で作られ、バルブステムにはシールショルダーが付いています。バルブ本体、ステム、球体間の静電気伝導対策を行ってください。GB/T26479 耐火構造および GB/T12237 帯電防止要件に準拠しています。

7、V 字型ボールバルブは、ボールコアの異なるシール構造に応じて、ゼロ偏心構造、単一偏心構造、二重偏心構造、三偏心構造があります。一般的に使用される構造は偏心ゼロです。偏心構造により、オープン時にスプールがシートから素早く解放され、シールリングの摩耗が軽減され、寿命が長くなります。閉じると偏心力が発生しシール効果が高まります。

8

8. V型ボールバルブの駆動モードには、ハンドルタイプ、ウォームギヤトランスミッション、空気圧、電気、油圧、電気油圧リンケージおよびその他の駆動モードがあります。

9

9、V 型ボールバルブ接続にはフランジ接続とクランプ接続の 2 つの方法があり、グローバルスプール、ダブルシートシール構造、ねじ接続、ソケット溶接、突合せ溶接などの接続方法があります。

10、セラミックボールバルブもV字型ボールコア構造を持っています。優れた耐摩耗性だけでなく、耐酸性、耐アルカリ性にも優れており、粒状媒体の管理に適しています。フッ素ライニングボールバルブは、V字型のボールコア構造も備えており、酸およびアルカリの腐食性媒体の調整および制御に使用されます。V型ボールバルブの応用範囲はますます広がっています。

✧ NSW Valve社の全溶接型ボールバルブを選ぶ理由

-品質保証:NSWはISO9001監査を受けたプロフェッショナルなフローティングボールバルブ生産製品であり、CE、API 607、API 6D証明書も持っています。
-生産能力:5つの生産ライン、高度な処理装置、経験豊富なデザイナー、熟練したオペレーター、完璧な生産プロセスがあります。
-品質管理:ISO9001によると、完璧な品質管理システムが確立されています。専門の検査チームと高度な品質検査機器。
-納期厳守: 自社の鋳造工場、大量の在庫、複数の生産ライン
-アフターサービス:技術担当者のオンサイトサービス、技術サポート、無料交換の手配
-無料サンプル、7日間24時間サービス

写真4
