Лидер среди производителей дисковых затворов в Китае
Компания NSW VALVE — ведущий производитель дисковых затворов в Китае. Здесь вы можете приобрести и получить консультацию по интересующим вас дисковым затворам в одном месте. Мы производим дисковые затворы с центральным расположением, трехэксцентриковые дисковые затворы, высокопроизводительные дисковые затворы, двухэксцентриковые дисковые затворы и осуществляем строгий контроль качества материалов, размеров и уплотнения дисковых затворов.
Как выбрать поворотный затвор
При выборе поворотного затвора необходимо учитывать его тип, привод, материал уплотнения, тип концевого соединения, материал, размер, характеристики рабочей среды и т.д. В штате Новый Южный Уэльс (NSW) существует руководство по выбору, которое поможет подобрать поворотный затвор, соответствующий требованиям применения, и повысить эффективность и надежность системы.
Надежный трехпозиционный поворотный затвор для тяжелых условий эксплуатации. Сертифицирован по стандарту API 607, коррозионностойкий, рассчитан на длительный срок службы. Подходит для пара, криогенных и абразивных сред. Скачать каталог.
Этот двухэксцентриковый поворотный затвор, разработанный для работы с суспензиями, целлюлозой и абразивными жидкостями, имеет износостойкое седло и смещенный диск. Возможна установка в соответствии со стандартом ISO 5211. Запросите ценовое предложение.
Высокопроизводительный поворотный затвор API 609 с сертификацией ISO 15848-1 по предотвращению утечки газа и сертификацией API 607 по пожарной безопасности. Подходит для ответственных применений в нефтеперерабатывающей, нефтехимической и газопроводной отраслях. Скачать технический паспорт.
Наш концентрический поворотный затвор с полностью резиновым седлом обеспечивает герметичное перекрытие потока в системах низкого давления воды, орошения и бассейнов. Возможны варианты исполнения из EPDM/NBR. Быстрая доставка. Запросите цену.
Основные компоненты дискового затвора
Задвижка типа «бабочка» состоит из пяти основных частей, которые работают вместе для обеспечения открытия, закрытия и регулирования потока.

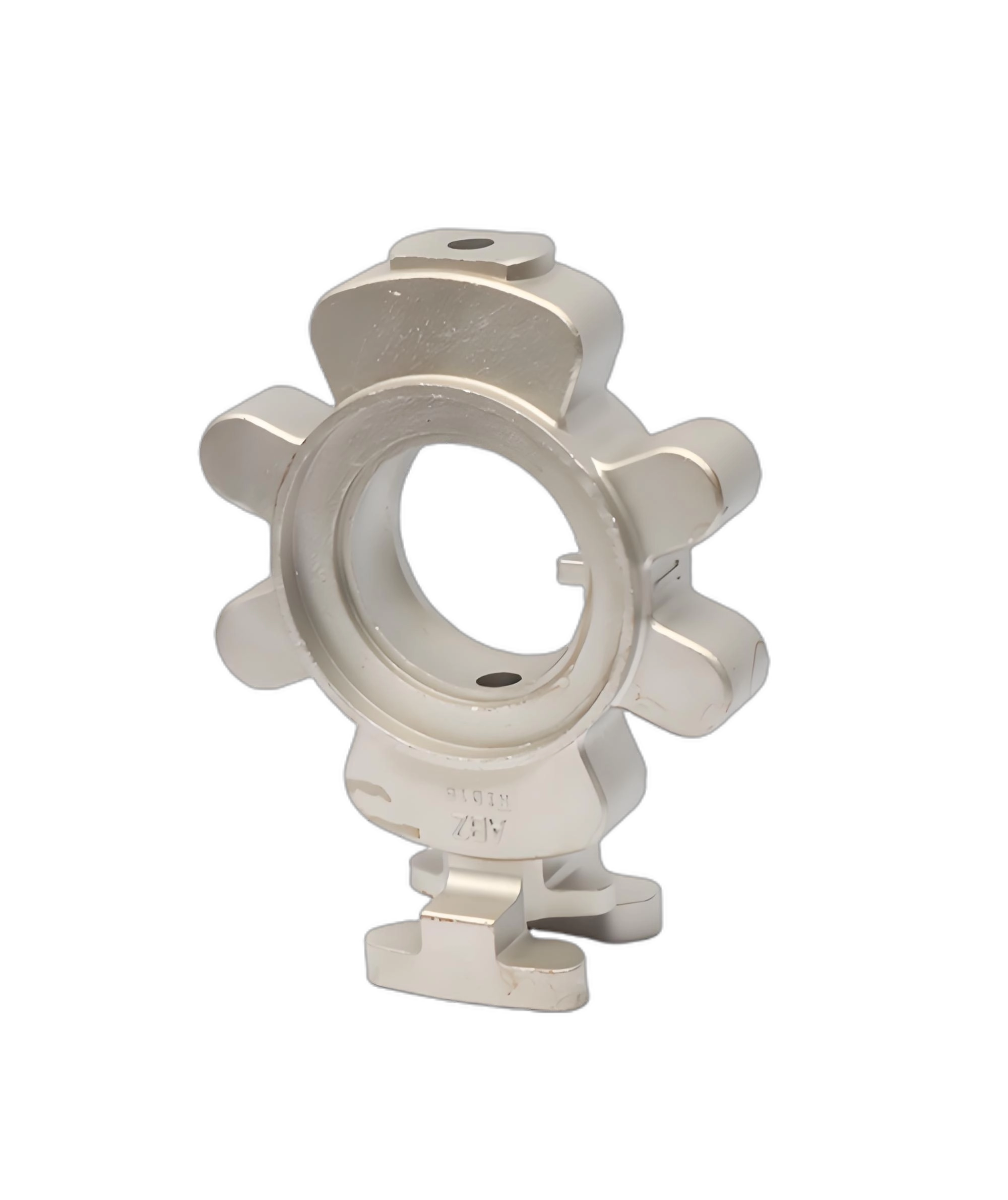

1. Блок клапанов
• Функция: Внешняя оболочка и несущий каркас. В нем размещаются все внутренние детали, и он выдерживает давление трубопровода.
• Характеристики: Обычно имеет форму круглого канала, в который вставляется диск. В зависимости от области применения используются чугун, литая сталь, нержавеющая сталь или пластик.

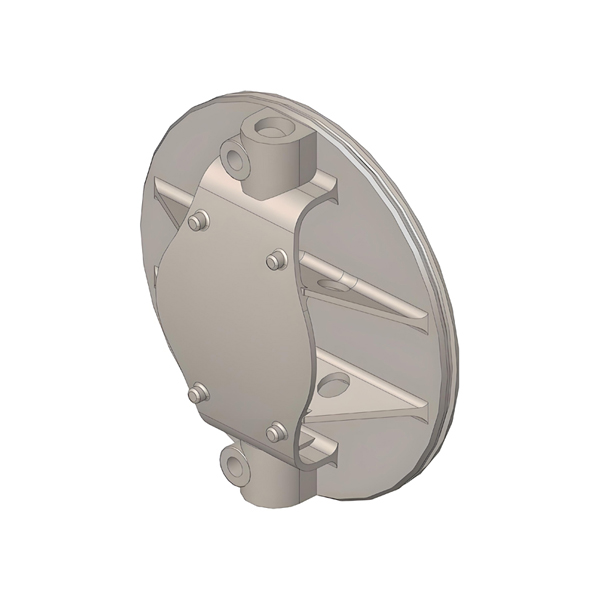

2. Диск-бабочка
• Функция: Наиболее важная часть – круглая «перегородка», которая непосредственно контактирует со средой и регулирует поток путем вращения.
• Характеристики: Точно обработан для обеспечения герметичности с седлом. В полностью открытом состоянии диск практически параллелен направлению потока, создавая очень малое сопротивление.

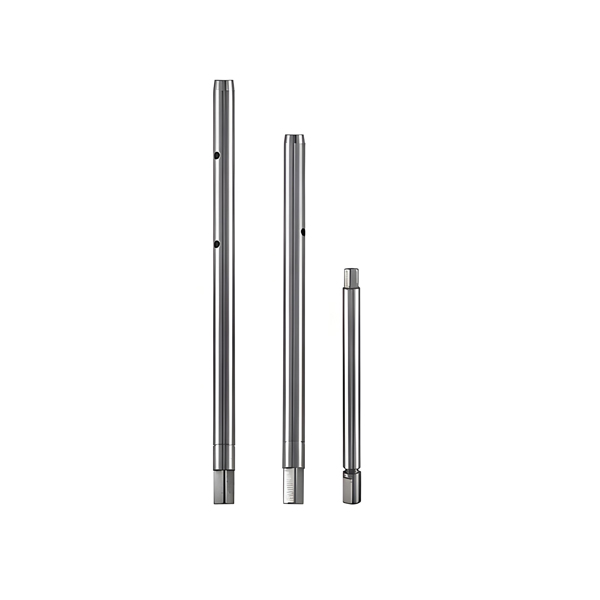

3. Шток клапана
• Функция: Передает крутящий момент от исполнительного механизма (маховика, двигателя и т. д.) к диску, обеспечивая его вращение.
• Характеристики: Цельный металлический стержень, жестко соединенный с диском с помощью штифтов, шпонок или другими способами. Его прочность и жесткость определяют надежность работы клапана.

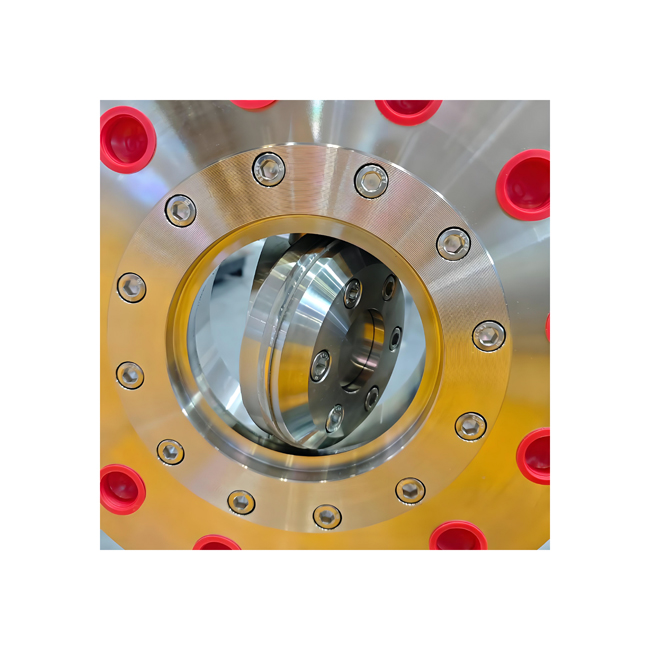

4. Уплотнительные компоненты
Это ключ к предотвращению утечек. Обычно он включает в себя:
• Седловое кольцо: закреплено на внутренней стенке корпуса клапана и соприкасается с диском, образуя уплотнение.
Мягкое уплотнение: Изготовлено из резины или ПТФЭ – обеспечивает превосходную герметичность, но имеет ограниченную устойчивость к температуре/давлению.
Жесткое уплотнение: Изготовлено из металла (часто с твердым покрытием) – выдерживает высокое давление и температуру, хотя и немного менее герметично, чем мягкие уплотнения.
• Уплотнительная поверхность диска: Специфическая область на диске, соприкасающаяся с посадочным кольцом; часто закалена или покрыта для повышения износостойкости.
5. Исполнительный механизм
• Функция: Обеспечивает вращение штока клапана.
• Распространенные типы: Ручной: Маховик или рычаг – чаще используется для малых диаметров и общего назначения.
Пневматический: пневматический цилиндр – для быстрой работы или в опасных зонах.
Электродвигатель – для автоматизации и дистанционного управления.
Гидравлический: Гидравлический агрегат – для работы при очень высоких значениях крутящего момента.
6. Дополнительные вспомогательные компоненты (не входят в пятерку основных, но заслуживают внимания)
• Монтажный кронштейн для подключения привода.
• Уплотнение (герметизация) вокруг штока для предотвращения утечки извне, а также сальник для сжатия уплотнения.
• Червячный механизм (часто встречается на больших ручных поворотных задвижках) для точной регулировки положения.
Понимание типов дисковых затворов

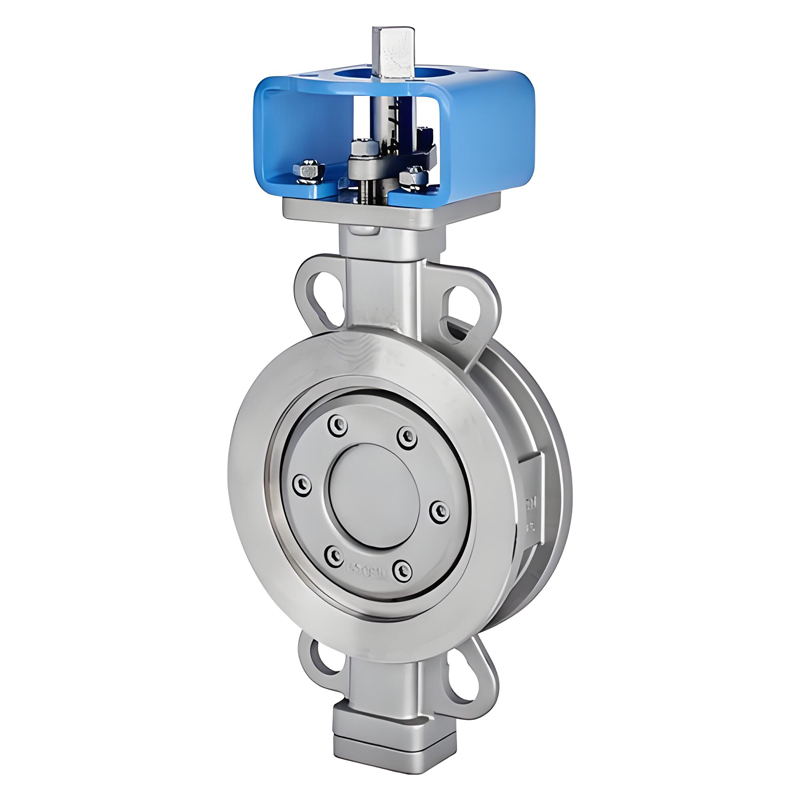

Высокоэффективный поворотный затвор
Высокопроизводительный поворотный затвор — это тип поворотного затвора с эксцентриковой конструкцией (двойной или тройной эксцентрик). Обычно он имеет конструкцию с жестким/специальным мягким уплотнением. Они используются в условиях высоких температур, высокого давления, высокой коррозии, содержащих частицы, или в сложных условиях регулирования.
Двухэксцентриковый поворотный затвор
Подходит для среднего давления и некоторых применений, требующих более длительного срока службы. Конструкция с двойным эксцентриком снижает трение между седлом клапана и заслонкой, тем самым продлевая срок службы клапана.
Тройной эксцентриковый поворотный затвор
Подходит для работы при высоком давлении и в жестких условиях, таких как высокие температуры или высококоррозионная среда. Тройная эксцентриковая конструкция не только обеспечивает более плотное уплотнение, но и снижает крутящий момент при работе, повышая эффективность и надежность клапана.
Концентрический поворотный затвор
Также известные как концентрические поворотные затворы, они подходят для работы при низком давлении и низких требованиях к герметизации, например, для регулирования потока воды и воздуха. Как правило, они обладают более высокой герметичностью и более низкой стоимостью.
Определите принцип работы поворотного затвора.
Приводы задвижек включают ручное, электрическое и пневматическое управление.
Ручной поворотный затворПодходит для случаев, когда регулировки производятся нечасто, и управляется непосредственно с помощью маховика или гаечного ключа.
Поэтому он подходит для случаев с малым диаметром и низкой частотой работы.
Электрический задвижной клапанПодходит для применений, требующих дистанционного управления или систем автоматизации. Электрические поворотные затворы легко интегрируются с другими устройствами управления для достижения высокой степени автоматизации.

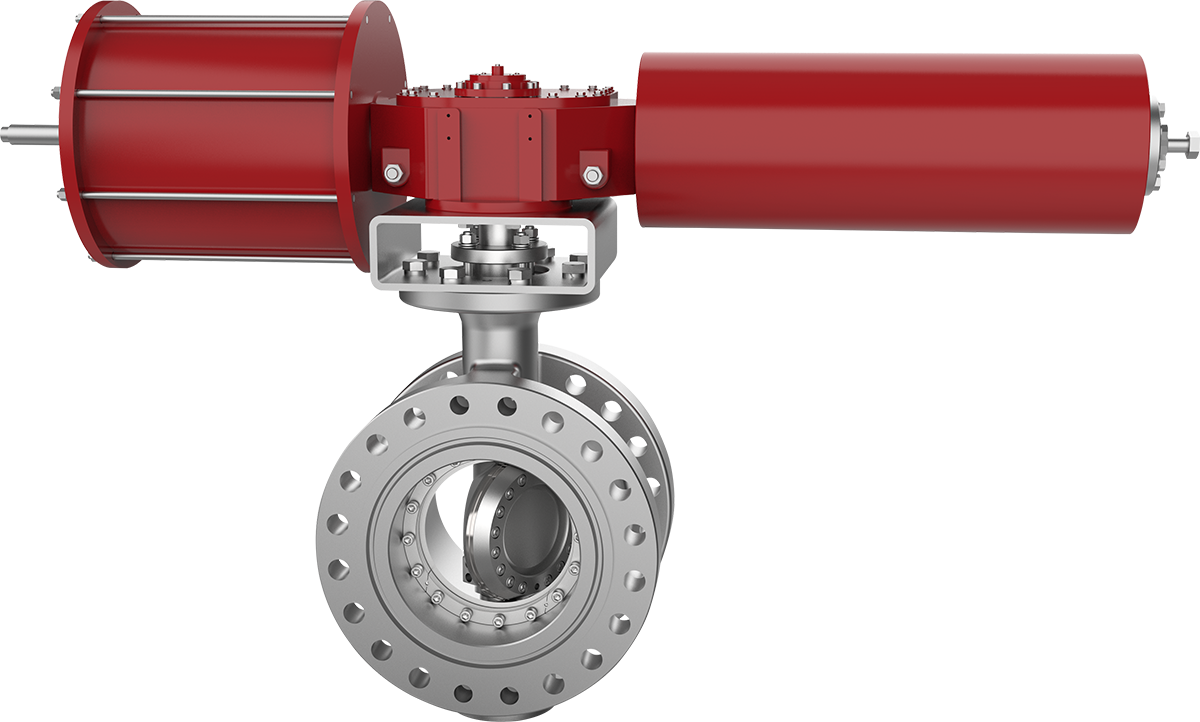

Пневматический задвижной клапанПодходит для случаев, требующих быстрой реакции и/или больших усилий со стороны оператора, особенно для аварийного отключения или в ситуациях, связанных с безопасностью.
Выберите правильный материал уплотнения седла дискового затвора.
В зависимости от рабочей среды, материал уплотнительной поверхности поворотного затвора можно разделить на мягкий и жесткий металлический.
Запорный клапан с мягким седлом
Мягкое уплотнение подходит для работы с коррозионными, высокотоксичными и особо опасными средами; оно включает в себя поворотные затворы с резиновым седлом, поворотные затворы с седлом из ПТФЭ и т.д.

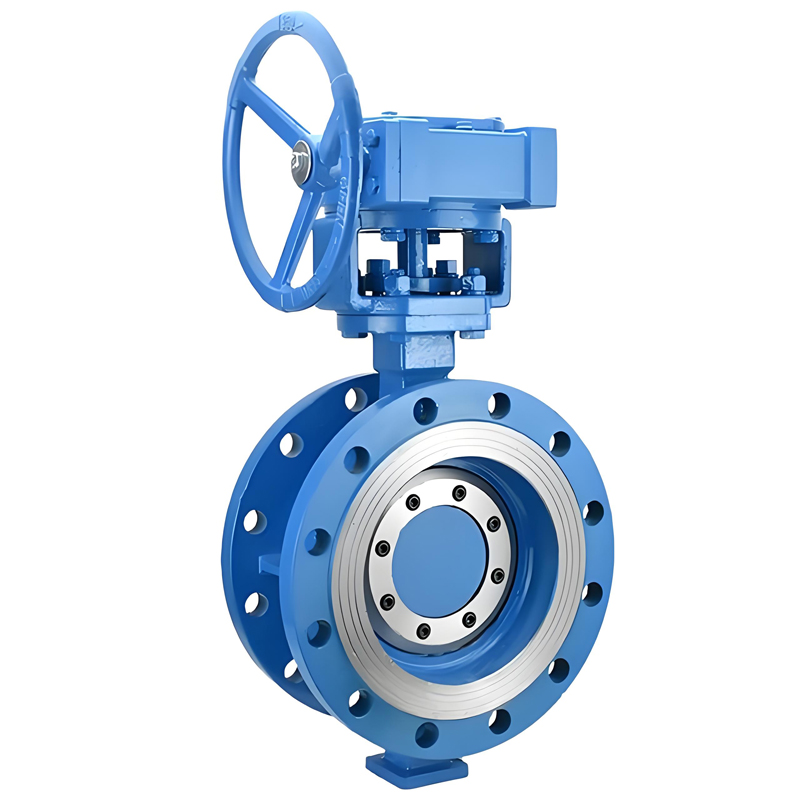

Металлическое седло поворотного затвора
Металлическое уплотнение седла подходит для работы в условиях высоких температур и высокого давления. Седло поворотного клапана может быть изготовлено из стали F304, F316, Stellie, Monel и др.
Рассмотрите вариант соединения торца задвижки типа «бабочка».
К основным типам концевых соединений дисковых затворов относятся дисковые, фланцевые и зажимные.

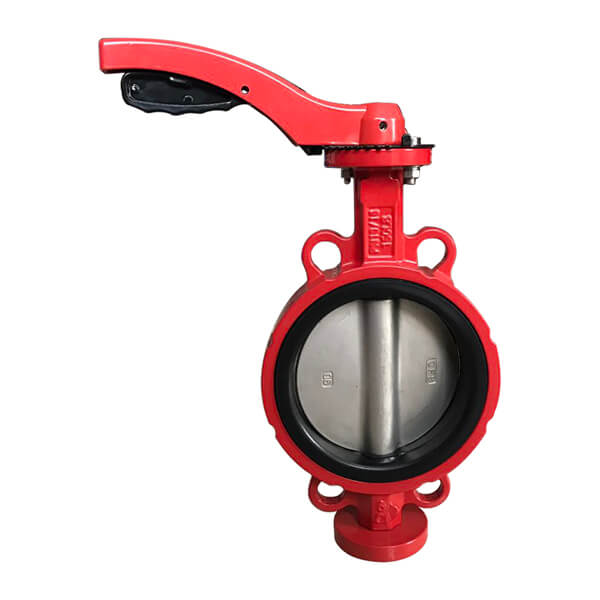

Дисковый затвор типа «бабочка»
Соединение типа "пластина" часто используется для дисковых затворов малого диаметра.
Он прост в установке и недорог, поэтому широко используется в трубах малого диаметра.
трубопроводы.
Фланцевый поворотный затвор
Фланцевое соединение подходит для трубопроводов большого диаметра и высокого давления.
Запорный клапан типа "бабочка" с креплением на выступе
Запорный клапан с выступами — это особый тип запорного клапана. Его отличительной особенностью является наличие выступов с обеих сторон корпуса клапана, что удобно для крепления между двумя фланцами труб с помощью болтов.Такая конструкция позволяет использовать поворотный затвор с выступами в основном для перекрытия потока среды в трубопроводе.
Зажимной поворотный клапан
Зажимное соединение используется для быстрой установки и широко распространено в пищевой промышленности.
Для каких условий эксплуатации подходят дисковые задвижки?
Выбор профессиональной команды специалистов по клапанам, как правило, приносит наилучшие результаты. Будучи лидером среди китайских производителей поворотных затворов, компания NSW Valve всегда придерживалась принципов профессионального технического руководства, высококачественной технической поддержки и безупречного послепродажного обслуживания, стремясь удовлетворить ваши потребности в комплексном обслуживании.
Запорные вентили типа «бабочка» широко используются, главным образом, в различных отраслях промышленности, включая системы управления в нефтяной, химической, металлургической, водоочистной, электроэнергетической, тепловой и других отраслях. Запорные вентили типа «бабочка» подходят для регулирования или перекрытия потока различных жидких сред, таких как вода, газ, нефть, пар и т. д., и особенно подходят для трубопроводов низкого давления и большого диаметра.
Что касается конкретных областей применения, то дисковые задвижки могут использоваться в следующих ситуациях:
Регулирование трубопровода или перекрытие потока жидкости:
Запорные вентили типа «бабочка» подходят для регулирования или перекрытия потока различных жидких сред, таких как вода, газ, масло, пар и т. д.
Трубопровод низкого давления большого диаметра:
Запорные вентили типа «бабочка» обычно используются в трубопроводах низкого давления и большого диаметра. Они имеют простую конструкцию, малый вес, удобны в использовании и оказывают незначительное воздействие на трубопроводную систему.
Резервуары для хранения грузов:
Запорные вентили типа «бабочка» могут использоваться для регулирования потока и давления жидкости или газа в резервуаре для хранения и подходят для систем управления резервуарами в химической, нефтяной и других отраслях промышленности.
Чистая окружающая среда:
Запорные вентили типа «бабочка» имеют простую конструкцию, обеспечивают хорошую герметизацию и легко чистятся. Они подходят для случаев, когда к чистоте окружающей среды предъявляются высокие требования, например, в пищевой, фармацевтической и других отраслях промышленности.
