Что такое пневматический шаровой клапан: подробное руководство

Что такое пневматический шаровой клапан?

Пневматические шаровые клапаныПневматические шаровые клапаны, также известные как клапаны с пневматическим приводом, являются важными компонентами различных промышленных систем управления потоками жидкости. Их компактная конструкция, быстрое открытие на 90 градусов и надежное уплотнение делают их идеальными для широкого спектра применений, где требуется быстрое перекрытие потока или дистанционное управление. В этой статье представлен всесторонний обзор пневматических шаровых клапанов, включая их конструкцию, принцип работы, типы, преимущества, области применения, установку, техническое обслуживание и устранение неполадок. К концу статьи читатели получат полное представление об этом универсальном типе клапанов и практические знания для выбора и использования на объекте.

1. Введение в пневматические шаровые клапаны

Пневматические шаровые клапаныЭто устройства регулирования потока, использующие сжатый воздух в качестве источника энергии для открытия, закрытия или частичного регулирования потока через клапан. Они состоят из корпуса шарового клапана, сферического запорного элемента (шара), пневматического привода и дополнительных принадлежностей, таких как позиционеры, электромагнитные клапаны или концевые выключатели. Шар имеет круглое сквозное отверстие (канал) вдоль своей оси; при повороте шара на 90 градусов поток либо полностью выравнивается (открывается), полностью блокируется (закрывается), либо частично открывается для регулирования потока в некоторых конструкциях. По сравнению с ручными шаровыми клапанами, пневматические версии обеспечивают автоматизацию, более быстрое реагирование (обычно 0,5–2 секунды за цикл) и дистанционное управление в опасных или труднодоступных местах.



2. Конструкция и принцип работы

Конструкция пневматического шарового клапана является результатом эволюции запорного клапана, но со значительным улучшением пропускной способности и скорости цикла. Основные компоненты включают в себя:

Блок клапановОбычно изготавливается из чугуна, нержавеющей стали (CF8, CF8M), латуни или других материалов в зависимости от рабочей среды. Нержавеющая сталь предпочтительна для работы с коррозионно-активными средами или средами высокой чистоты.

МячПолая сфера с прецизионно обработанным сквозным отверстием. При повороте на 90° отверстие выравнивается с входным/выходным отверстиями для обеспечения потока или смещается, обеспечивая герметизацию относительно седел.

Пневматический приводПреобразует давление сжатого воздуха (обычно 4–8 бар) в механический крутящий момент. К распространенным типам относятся реечные и рычажные приводы. Привод состоит из цилиндра, поршня (поршней) и приводного вала.

Уплотнения (сиденья): Критически важен для герметичного перекрытия. Мягкие седла (ПТФЭ, ТФМ, ПЭК) используются для общего применения; металлические седла (нержавеющая сталь с твердым покрытием) — для высокотемпературных или абразивных сред.



Принцип работыКогда сжатый воздух поступает в центральный порт привода (для приводов двойного действия), поршни перемещаются наружу, поворачивая шарик на 90° для открытия. Воздух, поступающий в концевые порты, обращает движение вспять для закрытия. В приводах одинарного действия (с пружинным возвратом) давление воздуха преодолевает силу пружины для открытия или закрытия; при потере воздуха пружина возвращает клапан в заданное безопасное положение (нормально открытое или нормально закрытое). Эта функция защиты от сбоев имеет решающее значение для систем аварийного отключения.



3. Типы пневматических шаровых клапанов

Пневматические шаровые клапаны можно классифицировать по различным критериям. Понимание этих типов помогает выбрать правильный клапан для конкретных условий эксплуатации.

→По структуре

•Двухкомпонентная конструкция:Корпус состоит из двух частей. Упрощает обслуживание и замену сидений. Широко используется в общем промышленном применении.

• Конструкция из трех частей:Центральная часть корпуса содержит шар и седла, зажатые между торцевыми заглушками. Позволяет проводить техническое обслуживание в трубопроводе без его демонтажа. Идеально подходит для частой очистки (например, в пищевой, фармацевтической промышленности).

• Цельная конструкция:Уменьшенное количество путей утечки и компактные размеры, но более сложный ремонт. Часто используется в недорогих, некритичных областях применения.

→Материал печати

• Клапаны с мягким уплотнением:Используйте седла из ПТФЭ, ТФМ или нейлона. Обеспечьте герметичное закрытие (до уровня утечки VI класса). Диапазон рабочих температур обычно от –20°C до +200°C. Подходит для воды, масла, газа и слабых химических веществ.

• Клапаны с жестким уплотнением:Металлические седла (например, из нержавеющей стали 304/316 с покрытием из стеллита или карбида вольфрама). Выдерживают высокие температуры (до 500°C и выше) и абразивные среды, такие как суспензии или катализаторы.

→По пути потока

• Прямой проезд (двусторонний):Чаще всего используется для включения/выключения или простого переадресации.

• Трехходовой (L-образный или T-образный):Используется для смешивания или изменения направления потока. L-образный патрубок изменяет направление потока; T-образный патрубок может объединять два входных отверстия или разделять одно входное отверстие на два выходных.

• Угловые клапаны:Для особых схем прокладки трубопроводов, где требуется поворот на 90°, это позволяет сократить количество необходимых фитингов.

→По типу привода

• Двухсторонний привод:Давление воздуха перемещает поршень в обоих направлениях. Для открытия и закрытия требуется подача воздуха. Более высокая скорость цикла.

• Одностороннего действия (с пружинным возвратом) актуатора:Воздух перемещает поршень в одном направлении; пружина возвращает его в исходное положение. Обеспечивает аварийное положение при потере воздуха или питания. Рекомендуется для использования в системах, критически важных с точки зрения безопасности.



4. Преимущества пневматических шаровых клапанов

Пневматические шаровые краны обладают рядом ощутимых преимуществ перед другими типами клапанов (задвижками, шаровыми или электрическими шаровыми кранами):

• Быстрая операцияПоворот на 90 градусов позволяет совершать полные циклы открытия/закрытия за 0,3–2 секунды (в зависимости от размера привода и давления воздуха). Это намного быстрее, чем у электрических приводов (часто 5–20 секунд).

• Компактный дизайнНизкое соотношение высоты к диаметру позволяет устанавливать систему в стесненных условиях, например, в технологических системах на салазках или машинных отделениях морских судов.

• Низкое сопротивление жидкостиКонструкция с полным проходным сечением (внутренний диаметр шара практически равен внутреннему диаметру трубы) обеспечивает минимальное падение давления – обычно менее 0,1 бар при номинальной скорости потока. Это снижает энергозатраты на перекачку и эксплуатационные расходы.

• Надежная герметизацияСовременные мягкие уплотнители обеспечивают герметичное перекрытие (утечка менее 0,001 мл/мин на дюйм диаметра отверстия). Жесткие уплотнения обеспечивают надежную изоляцию даже после тысяч циклов с частицами.

• УниверсальностьСовместимость с водой, маслом, газом, паром, кислотами, щелочами и даже некоторыми абразивными суспензиями при использовании футерованных тел или закаленных шариков.

• Простота в обслуживанииТрехкомпонентная конструкция позволяет заменить седло и шар менее чем за 15 минут, не снимая клапан с трубопровода, что значительно сокращает время простоя.

• Дистанционное и автоматизированное управлениеПростота интеграции с ПЛК, АСУ ТП или простыми электромагнитными клапанами. Низкий расход воздуха (обычно 0,5–2 литра на ход для небольших приводов).

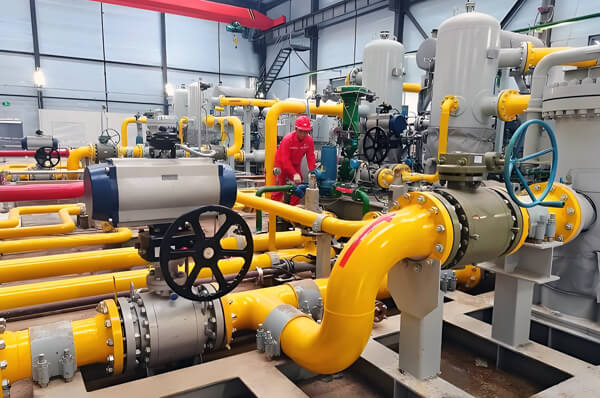

5. Области применения пневматических шаровых клапанов

Пневматические шаровые краны обладают рядом ощутимых преимуществ перед другими типами клапанов (задвижками, шаровыми или электрическими шаровыми кранами):

• Быстрая операцияПоворот на 90 градусов позволяет совершать полные циклы открытия/закрытия за 0,3–2 секунды (в зависимости от размера привода и давления воздуха). Это намного быстрее, чем у электрических приводов (часто 5–20 секунд).

• Компактный дизайнНизкое соотношение высоты к диаметру позволяет устанавливать систему в стесненных условиях, например, в технологических системах на салазках или машинных отделениях морских судов.

• Низкое сопротивление жидкостиКонструкция с полным проходным сечением (внутренний диаметр шара практически равен внутреннему диаметру трубы) обеспечивает минимальное падение давления – обычно менее 0,1 бар при номинальной скорости потока. Это снижает энергозатраты на перекачку и эксплуатационные расходы.

• Надежная герметизацияСовременные мягкие уплотнители обеспечивают герметичное перекрытие (утечка менее 0,001 мл/мин на дюйм диаметра отверстия). Жесткие уплотнения обеспечивают надежную изоляцию даже после тысяч циклов с частицами.

• УниверсальностьСовместимость с водой, маслом, газом, паром, кислотами, щелочами и даже некоторыми абразивными суспензиями при использовании футерованных тел или закаленных шариков.

• Простота в обслуживанииТрехкомпонентная конструкция позволяет заменить седло и шар менее чем за 15 минут, не снимая клапан с трубопровода, что значительно сокращает время простоя.

• Дистанционное и автоматизированное управлениеПростота интеграции с ПЛК, АСУ ТП или простыми электромагнитными клапанами. Низкий расход воздуха (обычно 0,5–2 литра на ход для небольших приводов).

6. Монтаж и ввод в эксплуатацию

Правильная установка и ввод в эксплуатацию имеют решающее значение для надежной работы и длительного срока службы. Основываясь на опыте сервисного обслуживания, выполните следующие шаги:

→Выбор местоположения

• Установите клапан в доступном для осмотра и технического обслуживания месте. Избегайте мест с чрезмерной вибрацией, коррозионными испарениями или прямым попаданием воды, если привод не имеет соответствующего класса защиты IP (рекомендуется IP65 или выше).

• Установите привод вертикально или в соответствии с указаниями производителя. Для большинства реечных приводов допустима горизонтальная установка, но убедитесь, что сливные отверстия (если таковые имеются) направлены вниз.

→ Подготовка трубопровода

• Перед установкой промойте трубопровод, чтобы удалить сварочный шлак, металлическую стружку, песок и другой мусор. Мусор является основной причиной повреждения седла клапана и царапин на шаровом шарнире.

• Для клапанов с резьбовыми концами используйте тефлоновую ленту или герметик для труб экономно – излишки герметика могут попасть в клапан и заклинить шар.

→ Установка клапана

• Убедитесь, что номинальные значения давления и температуры клапана соответствуют условиям системы.

• При затяжке болтов следуйте указанным производителем значениям момента затяжки. Чрезмерная затяжка может деформировать корпус и привести к протечке уплотнения.

• Для фланцевых клапанов используйте соответствующие прокладки и затягивайте болты крест-накрест.

→ Подключение привода и подачи воздуха

• Подключите чистый, сухой и смазанный сжатый воздух (если это требуется в зависимости от типа привода). Установите блок фильтр-регулятор-лубрикатор (FRL) перед приводом, чтобы предотвратить повреждение внутренних уплотнений влагой и твердыми частицами.

• Используйте трубки соответствующего диаметра (обычно 6 мм или 8 мм для небольших актуаторов) и убедитесь, что все фитинги герметичны. Небольшая утечка воздуха может привести к замедлению цикла или неполному ходу.

→ Ввод в эксплуатацию

• При наличии возможности, отключите управление вручную или подайте низкое давление воздуха для медленного открытия и закрытия клапана. Убедитесь, что положения открытия/закрытия соответствуют показаниям индикаторов привода.

• Проверните клапан 3–5 раз, наблюдая за плавностью его движения и прислушиваясь к необычным звукам (например, скрежету или скрипу).

• Проверьте наличие внешних утечек в местах уплотнения штока, соединениях корпуса и трубных соединениях с помощью мыльного раствора или течеискателя.

• Для ответственных задач проведите испытание на герметичность седла при номинальном перепаде давления.



7. Техническое обслуживание и устранение неисправностей

Регулярное техническое обслуживание и систематическая диагностика неисправностей продлевают срок службы пневматических шаровых клапанов и предотвращают незапланированные простои.

Профилактическое техническое обслуживание (типичные интервалы)

•Проверка (ежемесячная или ежеквартальная)Проверьте наличие визуальных признаков коррозии, внешних утечек, ослабленных крепежных болтов и состояния воздушных магистралей привода.

•Смазка (каждые 6 месяцев или после 100 000 циклов)Нанесите рекомендованную производителем смазку на зубчатую рейку и шток клапана привода. Для санитарных целей используйте пищевую смазку.

•Уборка (по мере необходимости)Удалите внешнюю грязь и мусор с привода и корпуса клапана. При работе с загрязненной средой рекомендуется периодическая промывка чистой жидкостью.

•Замена уплотнений (каждые 1–3 года в зависимости от количества циклов и типа фильтрующего материала).Замените мягкие седла клапанов, сальники штоков и прокладки корпуса, если утечка превышает допустимые пределы.

Руководство по устранению распространенных неполадок



8. Тенденции и перспективы развития

Индустрия пневматических шаровых клапанов постоянно развивается, чтобы соответствовать растущим требованиям к эффективности, возможности подключения и соблюдению экологических норм. К текущим и будущим тенденциям относятся:

→Передовые материалы

• Новые полимерные смеси (например, модифицированный ПТФЭ с углеродным волокном или ПЭЭК) обеспечивают лучшую износостойкость и более высокие пределы давления.

• Керамические шарики и вкладыши для экстремального абразивного воздействия (например, при работе с горнодобывающей суспензией, золой).

• Коррозионностойкие покрытия (никель-фосфор, химическое никелирование, карбид вольфрама, нанесенный методом высокоскоростного газопламенного напыления) для шариков и седел, продлевающие срок службы в агрессивных средах.

→«Умные» клапаны (готовы к использованию в IIoT)

• Встроенные датчики положения (бесконтактные, с обратной связью 4–20 мА) и датчики температуры/вибрации.

• Связь через IO-Link, Profibus или беспроводные протоколы (LoRaWAN, Bluetooth) для мониторинга состояния в реальном времени и прогнозирующего технического обслуживания.

• Самодиагностирующиеся исполнительные механизмы, передающие в центральную систему управления информацию об износе уплотнений, количестве циклов работы и расходе воздуха.

→Энергоэффективность и устойчивое развитие

• Оптимизированная конструкция приводов (например, уменьшенный внутренний мертвый объем) снижает потребление сжатого воздуха за цикл на 20–30%.

• Легкие композитные корпуса (например, из нейлона со стекловолокном) для применения в условиях низкого давления, что снижает выбросы материалов и транспортных расходов.

• Алгоритмы обнаружения утечек, которые оповещают операторов о небольших утечках из сидений до того, как они приведут к значительным потерям.

→Индивидуальная настройка и модульный дизайн

• Производители предлагают заводские комплекты (клапан + привод + соленоид + позиционер) с цифровыми конфигурационными метками.

• Комплекты быстросменных фитингов позволяют преобразовать клапан с мягким седлом в клапан с металлическим седлом без замены всего корпуса.

Эти разработки еще больше повысят надежность, эффективность и интеллектуальные возможности пневматических шаровых клапанов, сделав их еще более привлекательными для новых предприятий и модернизации существующих.



Заключение

Пневматические шаровые клапаныПневматические шаровые клапаны являются универсальными и надежными компонентами в промышленных системах управления потоками жидкости. Их компактная конструкция, быстрое открытие на 90 градусов и надежное уплотнение делают их идеальными для широкого спектра применений, от нефтехимической до пищевой промышленности. Понимание их конструкции, принципа работы, типов, преимуществ, областей применения, установки, технического обслуживания и устранения неисправностей позволяет инженерам и ремонтным бригадам обеспечить надежную и эффективную работу. По мере развития технологий пневматические шаровые клапаны будут продолжать совершенствоваться, предлагая улучшенные материалы, интеллектуальные возможности подключения, более низкое энергопотребление и большую индивидуальную настройку, чтобы соответствовать меняющимся потребностям современных автоматизированных предприятий.
